9Cr18Mo钢是一种高碳铬马氏体不锈钢

9Cr18Mo全面资料介绍

1. 化学成分

9Cr18Mo钢是一种高碳铬马氏体不锈钢，其具体的化学成分如下：

• 碳 (C): 1.05%

• 铬 (Cr): 16.96%

• 钼 (Mo): 0.56%

• 硅 (Si): 0.38%

• 锰 (Mn): 0.42%

• 磷 (P): 0.01%

• 硫 (S): 0.002%

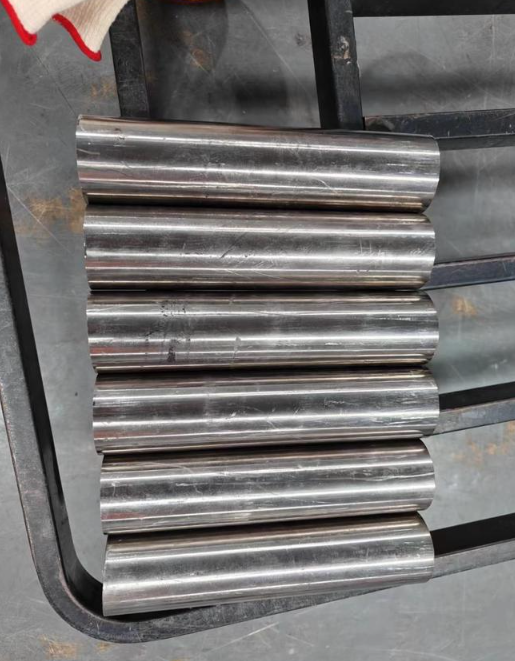

2. 供应形式

9Cr18Mo钢通常以棒材形式供应，例如在实验中，该钢材被铸造成30kg的圆锭，并在1200°C下均匀化处理1小时，然后锻造成直径50mm的棒材。此外，9Cr18Mo钢也可以通过离子注入等表面改性技术进行处理，以改善其表面性能。

3. 强化-韧化处理

9Cr18Mo钢经过1020-1060°C的氩气淬火、-73°C的等温淬火以及140-240°C的回火处理，以实现强化和韧化。这种处理方式得到的微观结构主要由回火马氏体、碳化物（M7C3和M23C6）以及少量保留奥氏体组成。

4. 碳化物

9Cr18Mo钢中的碳化物尺寸范围广泛，大约在0.2-15.0μm之间。大部分微米级碳化物（>1μm）和亚微米级碳化物（<1μm）分别位于原始奥氏体的晶界和晶内。该钢种中的碳化物主要由M23C6和M7C3组成，主要元素为铬、铁，次要元素为钼。

5. 微观结构与机械性能

9Cr18Mo钢的屈服强度主要与回火马氏体的亚晶块尺寸和碳化物的分散参数相关，且亚晶块对屈服强度的贡献更大。此外，M7C3-M23C6核壳结构碳化物和{112}<111>体心立方（bcc）孪晶与六角ω-Fe相的关联，有助于理解其他高碳铬马氏体钢的微观结构与机械性能之间的关系。

6. 应用领域

9Cr18Mo钢因其良好的强度-韧性协同效应和耐腐蚀性，被广泛应用于航空航天、石油化工、造船等行业，如切削工具、轴承和阀门等。

以上信息综合了多个来源，提供了9Cr18Mo钢的全面介绍，包括化学成分、供应形式、强化-韧化处理、碳化物特性、微观结构与机械性能以及应用领域。希望这些信息能满足您的需求。
